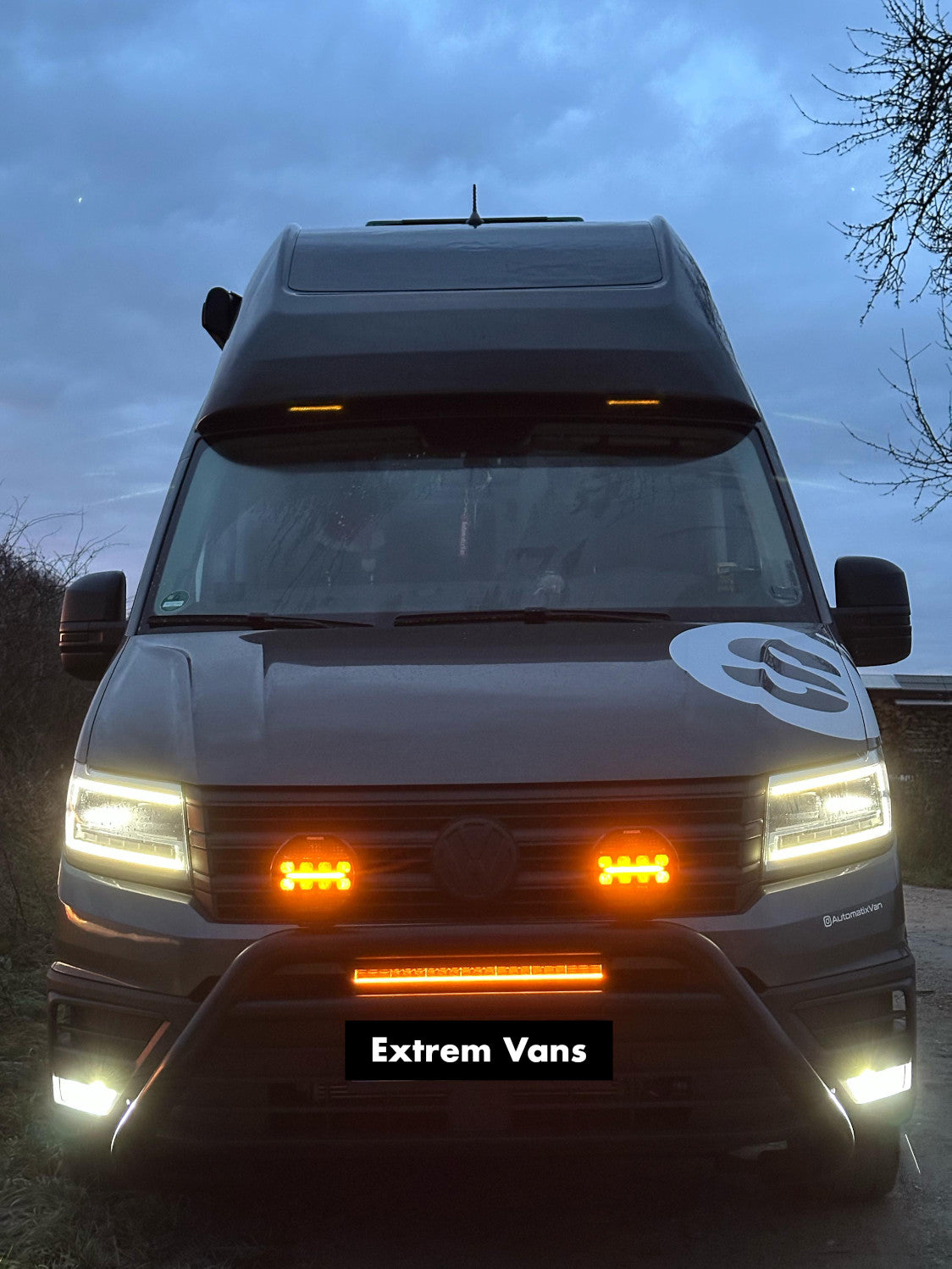

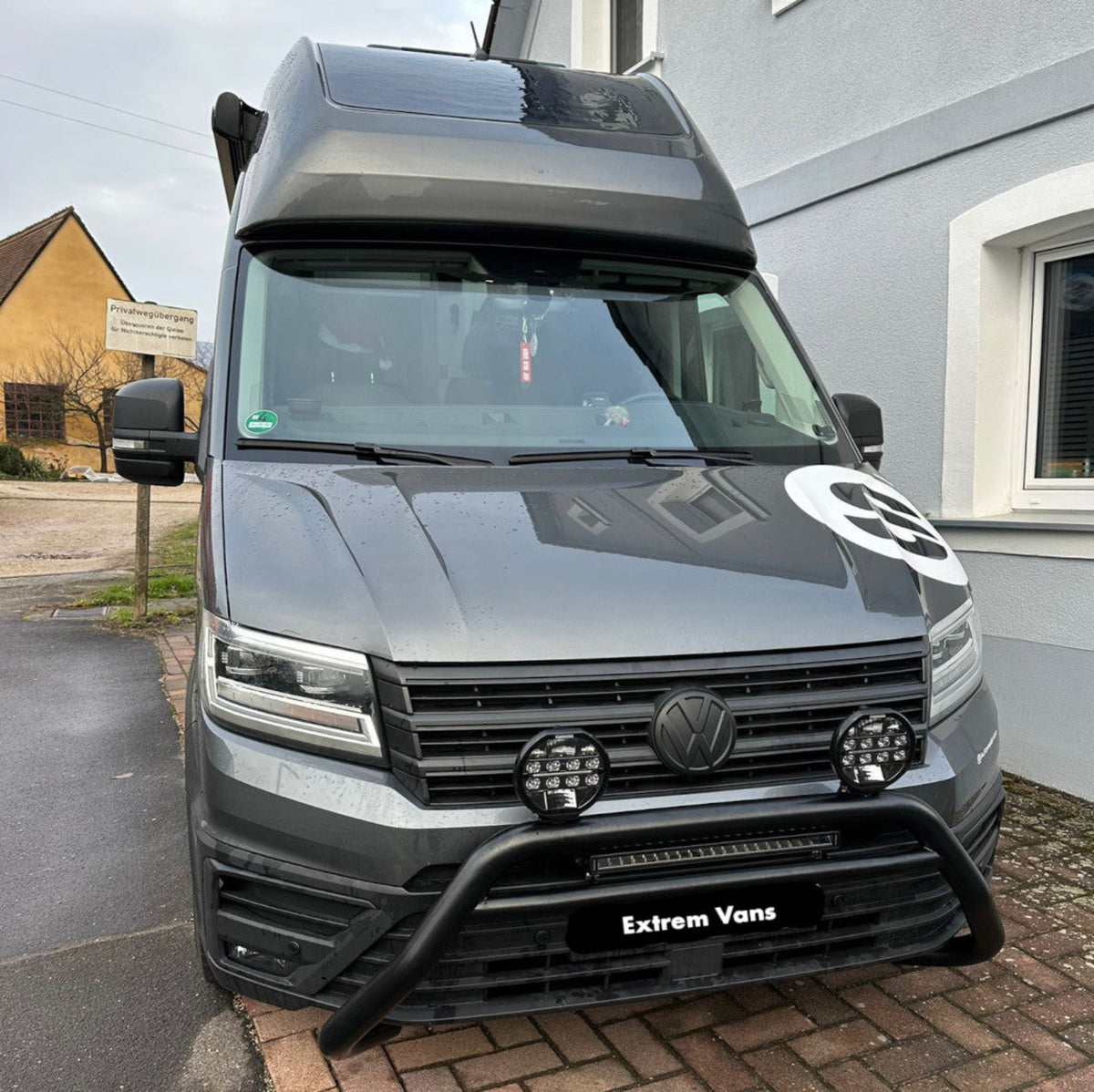

Scheinwerfer Kit für Frontbügel Plug n Play 2x7" Rund LED Scheinwerfer

• Für Frontbügel bis zu 71mm siehe Bilder

• Frontbügel und die Lighttbar nicht im Lieferumfang

• 2 Halter zur Montage für die Scheinwerfer am Bügel 66-71mm Durchmesser Schwarz


• Pulverbeschichtet aus Metall

• UV- und witterungsbeständig

• für Grand California / VW Crafter / T5-T6.1 / Sprinter 906-907

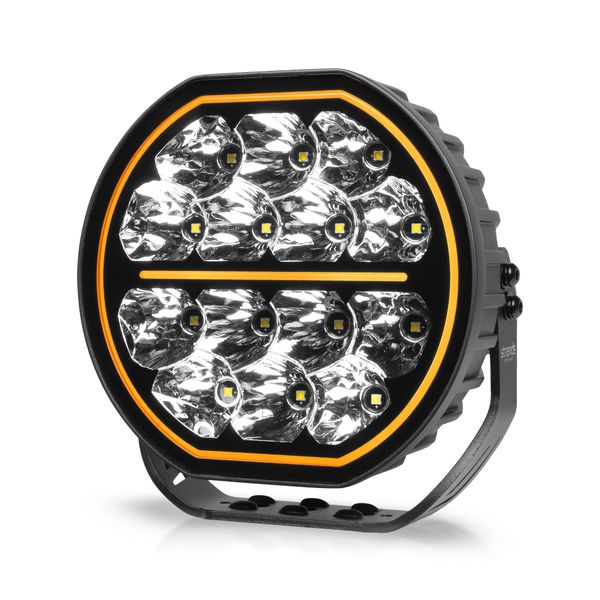

• Strands Big Energy 7"
• Operating voltage: 10-32 V
• Reference number: 50
• Manufacturer's stated current consumption: 5A @ 12V / 2.5A @ 24V
• Rated power: 70 W
• Manufacturer's stated power: 60 W @ 12V
• Theoretical light output: 6000 lmManufacturer's declared output: 5600 lm
• Manufacturer's stated range: 465 m @ 1 lux / 930 m @ 0.25 lux
• Range with multiple lights:Two: 658 m (@ 1 lux)Three: 805 m (@ 1 lux)Four: 930 m (@ 1 lux)
• Manufacturer's stated color temperature: 5700 K
• Mounting: Mounting stand
• Connector: Deutsch DT4
• Cable length: approx. 100 cm
• Dimensions: 179.94 x 164.56 x 65.79 mm (Width x Height x Depth)Height with stand: 182.8 mm
• Weight: 1350g
• IP rating: IP68/IP69K
• Operating temperature: -35°C - +60°C
• Approvals: EMC: ECE R10, R148, R149

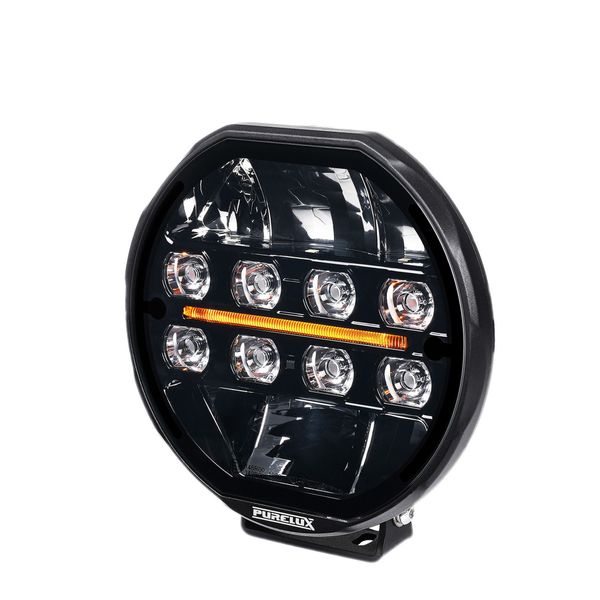

• Purelux 7200
• LED: 6 x 10W + 8 x 6W
• Operating voltage: 9-36 V (DC)
• Reference number: 25
• Calculated power: 108 W
• Power consumption measured by ValostorePurelux PowerBoost®: 4.35A @ 24VRoad mode: 2.30A @ 24V
• Power measured by ValostorePurelux PowerBoost®: 104.6 WRoad mode: 55.4 W
• Light output declared by the manufacturer: 8800 lm (Purelux PowerBoost®)Measured by Valostore: 6562 lm (Purelux PowerBoost®)Measured by Valostore: 4073 lm (Road traffic condition)
• Range declared by the manufacturer: 465 m @ 1 lux (Purelux PowerBoost®) / 327 m @ 1 lux (Road traffic mode)Measured by Valostore: 468 m @ 1 lux / 936 m @ 0.25 lux (Purelux PowerBoost®)Measured by Valostore: 372 m @ 1 lux / 744 lm @ 0.25 lux (Traffic mode)
• Measured distances for multiple lights (powerboost / traffic, 1 lux):2 lights: 662 m / 526 m3 lights: 811 m / 644 m4 lights: 936 m / 744 m
• Color temperature stated by the manufacturer: 5000 K
• Mounting: Mounting leg
• Connector: DTP-2The parking lights + wires are separate
• Cable length: approx. 50 cm
• Dimensions: 185 x 180 x 64.5 mm (Width x Height x Depth)Height with mounting leg: 185 mm
• Weight: 1400 g
• IP rating: IP68/IP69K
• Approvals: ECE R7, R10, R112**Road traffic approval does not apply to the Purelux PowerBoost® mode

Relaiskabelsatz mit Dongle

Kabelsatz zum einfachen Anschluss der Zusatzscheinwerfer. Alle Anschlüsse und Kabellängen sind vor konfektioniert, sodass der Einbau schnell, einfach und sicher erfolgen kann.

Der Kabelsatz wird lediglich an der Batterie im Motorraum/Fahrersitz, dem dahinterliegenden Massepunkt und den Scheinwerfern angeschlossen.
Es müssen keine Kabel an den Canbus gebastelt werden!

Ein im Kabelsatz integriertes Bluetooth-Relais kommuniziert mithilfe eines OBD-Dongles mit dem Fahrzeug.Somit erfolgt die Ansteuerung der Scheinwerfer synchron zum serienmäßigen Fernlicht des Fahrzeugs.
Es entfällt die lästige Suche nach dem Fernlicht-Signal und ein zerstörungsfreier Einbau ist gewährleistet.

Die Umschaltung zwischen weißem und orangenem Positionslicht ist per Steckverbindung im Motorraum möglich. Oder zusätzlich per Plug n Play Fernbedienung bei und im Shop.
Vor der ersten Benutzung muss das Dongle per App eingerichtet werden: Das für das Fahrzeug passende Protokoll muss in der App ausgewählt und die Signale zugewiesen werden. Zeitaufwand: ca. 5 Minuten.

Hinweise:
Die Verwendung des orangenen Positionslichtes ist nur außerhalb des Straßenverkehrs zulässig!
Die Referenzzahl des Hauptscheinwerfers ist kundenseitig zu überprüfen, um einer Überschreitung der zulässigen Gesamt-Referenzzahl von 100 vorzubeugen. Dies gilt vorwiegend für Fahrzeuge mit serienmäßigen LED Scheinwerfern.
Bei einigen Fahrzeugen ist es notwendig, mehrere Protokolle in der XBB App zu testen, um das passende Protokoll für das eigene Fahrzeug auszuwählen.

XBB Bluetooth-Dongle:

• XBB Bluetooth-Dongle zum Anschluss an die OBD Schnittstelle

• Einrichtung per App (App Name: XBB)

• In-App Konfiguration der Scheinwerfer-Ansteuerung

• Auswahl aus verschiedenen Funktionen: z.B. Kopplung des Fernlichts an Fernlichtsignal, Koppelung des Positionslichts an Motorlauf-Signal

• 2 x Led Scheinwerfer 18cm 7" nach Auswahl

• 2 x Halter für Frontbügel  inkl. und Schrauben in Schwarz

• 1x Kabelsatz Plug n Play

• 1x XBB Dongle & XBB PowerUnit
